* 이 포스트의 내용은 르노삼성자동차 SM3(L38), SM5(L43), SM7(L47)에 동일하게 적용됩니다.
하이패스 옵션을 선택하지 않고 구매한 SM3, SM5, SM7, QM3, QM5 차종에 순정 하이패스 룸미러(또는 ECM 룸미러)를 설치하려고 하지만 현대/기아 자동차와 달리 배선도가 공개되어 있지 않아 DIY가 어려운 것이 사실입니다. 그렇지만, 이 포스트에서 소개하는 정보를 이용하면 누구나 손쉬운 방법으로 순정 하이패스 룸미러(또는 ECM 룸미러)를 장착할 수 있습니다.
르노삼성 순정 하이패스 ECM 룸밀러 구입하는 방법
에스엠 오토몰 홈페이지
참고로 르노삼성자동차는 지난해까지만 하더라도 안전상의 이유로 르노삼성 순정 하이패스 ECM 룸미러를 별도로 판매하지 않아서 중고매물이 아니면 구매하기가 어려웠지만, 올해부터는 에스엠 오토몰 및 부품점을 통하여 해당 부품을 구매할 수 있게 되었습니다. 만약, 새 제품을 구매하는 것이 부담되신다면 해당 차량 동호회의 중고장터를 이용하시면 중고제품을 조금 더 저렴하게 구매할 수 있습니다.
르노삼성 순정 하이패스 ECM 룸미러 장착방법
참고로 귀하의 SM3, SM5, SM7, QM3, QM5에 일반 ECM 룸미러가 장착된 경우에는 별도의 배선작업없이 장착하여 사용할 수 있지만 일반 룸미러가 장착된 차량의 경우에는 배선작업을 진행해야 합니다. 이 포스트는 일반 룸미러가 장착된 차량에서 르노삼성 순정 하이패스 ECM 룸미러를 장착하는 방법을 간단하게 소개하고 있습니다.
1) 룸미러 커버 해체
룸미러를 교체하기 위해서는 기존에 장착된 일반 룸미러를 탈거하는 작업이 필요합니다. 룸미러의 아래 커버를 누르고 있는 상태에서 아래로 당겨주시면 탈거됩니다. 참고로 하이패스 ECM 룸미러와 일반 룸미러 커버는 서로 호환되지 않기 때문에 새로 구매해야 합니다.
2) 룸미러 탈거
룸미러의 커버를 해체한 후에는 약간의 힘을 가한 상태에서 장착된 룸미러의 목을 좌우로 흔들면서 아래로 내리시면 룸미러가 브래킷에서 분리됩니다. 참고로 이 과정에서 전면 유리에 손상을 입힐 수 있으므로 이점 유념하여 작업을 진행하시기 바랍니다. 만약, 귀하의 순정 룸미러가 ECM 룸미러라면 룸미러와 연결된 배선을 탈거한 후 진행하시기 바랍니다.
3) 배선작업 진행
르노삼성 순정 하이패스 룸미러 및 ECM 룸미러는 ACC(+)와 접지(-)만으로 동작하기 때문에 약 10cm 정도의 배선 2개를 준비하신 후 우적 감지 센서에 연결된 3개의 배선 중 빨간색(ACC+)과 검은색(접지-) 배선을 사용하여 작업을 진행합니다. 만약 귀하의 차량에 우적 감지 센서가 없는 경우 실내등 배선(색상 동일)을 이용하거나, 퓨즈박스의 액세서리 또는 시가잭 등에 ACC+를 연결하고 차체에 접지- 배선을 연결하는 방법도 있습니다.
4) 하이패스 ECM 룸미러 배선 작업
우적 감지 센서(또는 다른 곳)에서 배선작업을 완료한 후에는 르노삼성 순정 하이패스 ECM 룸미러 또는 ECM 룸미러의 뒷면을 확인하시면 흰색과 검은색 두 개의 배선이 있는 것을 확인할 수 있습니다. 가지고 온 빨간색 배선(ACC+)을 흰색 배선과 연결하고 검은색 배선(접지-)은 검은색 배선에 연결하여 작업하시면 됩니다. 개인적으로 여건이 되시고 전기를 조금이라도 만질 줄 아신다면 인터넷 쇼핑몰(11번가, G마켓 등)에서 흔하게 구할 수 있는 2P 커넥터를 사용하여 작업하시면 차후 탈부착이 쉽습니다.
5) 하이패스 ECM 룸미러 동작확인 및 룸미러 장착
르노삼성 순정 하이패스 ECM 룸미러의 배선을 필자가 소개한 방법으로 장착하면 상단에 첨부한 사진과 같이 룸미러의 전원이 켜지고 사용이 가능한 상태로 전환됩니다. 하이패스 ECM 룸미러 또는 일반 ECM 룸미러를 브래킷에 결합한 후 아래에서 위로 올려주시면 새 룸미러의 장착이 완료되며 조금 더 확실한 고정을 위하여 룸미러를 조금 더 세게 밀어 룸미러가 브래킷에 정확하게 고정될 수 있도록 해주세요.
6) 하이패스 ECM 룸미러 커버 장착하기
르노삼성 순정 하이패스 ECM 룸미러를 브래킷에 정확하게 고정한 후에는 1번 커버를 먼저 넣어주신 후 2번 커버를 결합하시면 더 수월하게 장착할 수 있습니다. 룸미러 장착을 완료한 후에는 고속도로 영업소, 르노삼성 지점 등을 통해서 하이패스 룸미러를 본인 명의로 등록하는 과정이 필요합니다. 필자의 경우에는 고속도로 영업소를 통하여 등록했는데 별도의 등록비용은 없었지만, 때에 따라서 비용을 지불해야하는 상황이 발생할 수 있습니다.
르노삼성 순정 하이패스 ECM 룸미러 작동동영상
필자의 르노삼성 SM5(L43)에 르노삼성 순정 하이패스 ECM 룸미러를 장착한 후 작동을 확인하고 있는 모습입니다. 현대모비스에서 판매하는 하이패스 ECM 룸미러와 다르게 액정표시기능을 갖추고 있으므로 사용이 더욱 편리하며, 버튼에 따라 제공되는 기능은 하단에 첨부한 SM5 하이패스 시스템 유튜브 동영상을 참고하시기 바랍니다.
르노삼성 순정 하이패스 ECM 룸밀러 사용방법

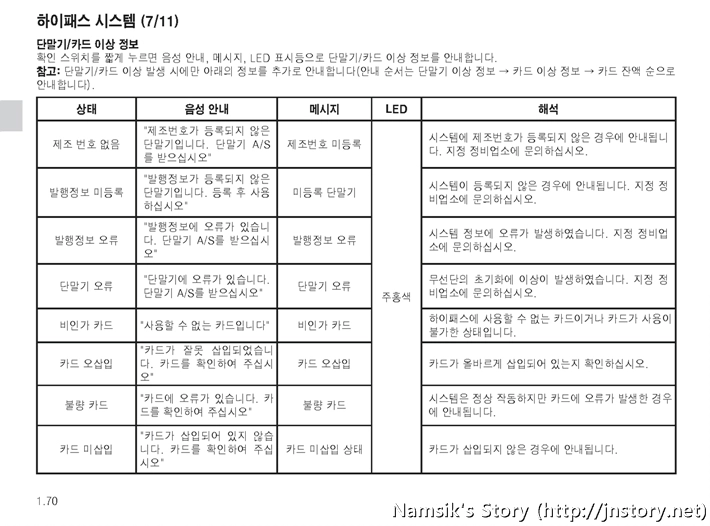

상단에 첨부한 유튜브 동영상 및 이미지는 르노삼성자동차(SM3, SM5, SM7, QM3, QM5)에 적용된 순정 하이패스 ECM 룸미러에 대한 기본적인 사용방법을 소개하고 있습니다. 조금 더 자세한 내용은 회색 박스에 첨부된 상세 사용설명서를 참고하시기 바라며, 제품 사용 중 문제가 발생하였을 때 사용하시면 매우 유용합니다. 참고로 하이패스 시스템은 한국에서 판매되고 있는 차량에만 제공되며, 해외에서 판매되는 차량(Renault)에는 제공되지 않는 기능입니다.
